一、造粒機介紹

造粒機有擠壓造粒機、對輥擠壓造粒機，其工作原理: 擠出形式有前出料和側出料兩種，配好的物料從對輥擠壓造粒機的頂端灌入，其槽內有一個豎直的螺旋桿，通過螺旋桿的旋轉，物料被強行送到底部的雙輥之間進行擠壓，雙輥相對旋轉，使送來的物料通過滾動刀排使顆粒和部分粉狀物料進入旋振篩進行篩分。通過改變輥面開槽形式，可得到不同形狀等物料，合格的顆粒通過被送到外部。成套設備布局緊湊，科學合理，技術先進。節能降耗，無三廢排出，操作穩定，運行可靠，維修方便。原料適應性廣，適用于復混肥料、醫藥、化工、飼料等各種原料的造粒，產品成粒率高。

二、XFC550系列在造粒機上的應用

1.系統要求:

• ? 觸摸屏控制啟停、頻率等。

• ? 需要穩定運行，不出現突停、卡機現象。

• ? 具有結構緊湊、穩定性好、噪音低、操作維修方便。

• ? 要具有防堵轉功能。

• ? 啟動時，主軸較低速度下，啟動瞬間電流較大，要求力矩較大。

2.現場控制圖：

三、方案優勢：

• ? 主軸電機變頻功率：160kw/380v（額定電流303A）

• ? 減速時間：50S； 加速時間：50S

• ? 控制方式：采用SVC矢量控制，與觸摸屏通訊鏈接

• ? 運行頻率范圍：0-50HZ可調

• ? 具有堵轉功能

為了保證造粒機運行過程中，對物料進行混合、擠壓、成型的質量，特別要求變頻器穩定運行，XFC550變頻器（45KW-160KW)經過現場調試，啟動效果明顯，啟動電流沖擊較小，運行平穩，且有多種保護，目前為止變頻器運行正常，達到客戶機器設備要求，客戶對此非常滿意。

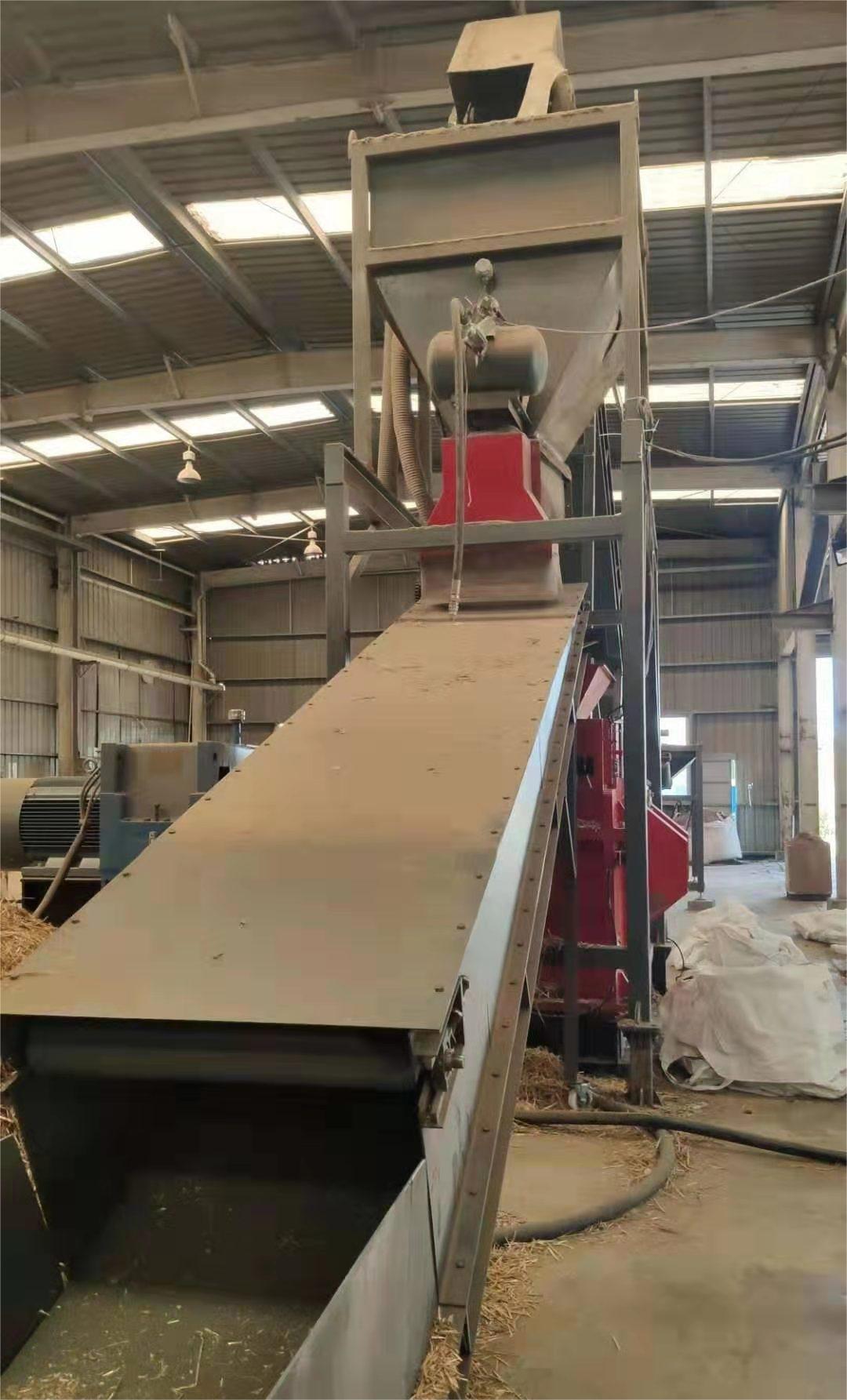

四、現場實例
