控制策略較簡單，可采用變周期周波模式，克服移相模式功率因數低、對電網污染大等缺點。變周期周波控制方式，負載電流以全正弦波為單位均勻分布。本產品的變周期周波控制方式專為這種負載設計的。

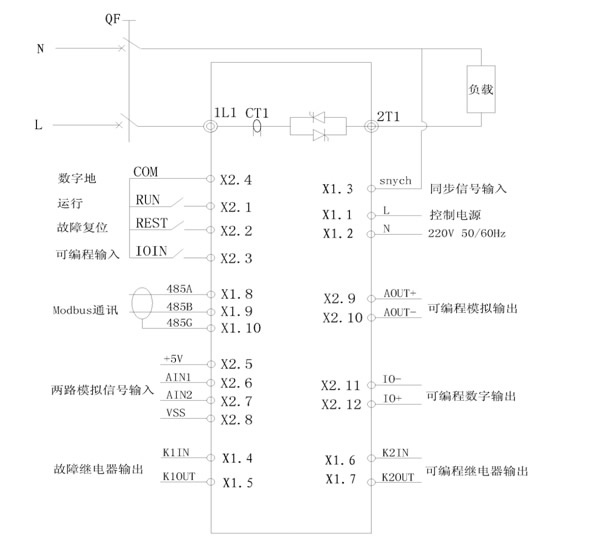

1、控制接線圖：

2、控制信號類型設置

本例控制信號

模擬輸入口1：B00輸入信號=DC0～20mA

3、參數設置

對于阻性負載， A08參數項中的11種控制方式均適合。

本例中使用A08中的【7.變周期周波模式】控制方式，變周波波形圖見圖5.1。

4、操作

在啟停選擇方式A00參數為【通訊】狀態下，按下【運行】鍵，控制器開始運行，運行指示燈【RUN】閃爍(若選擇A00參數中的【端子】啟停方式時，將X2.1與X2.4短接，控制器開始運行，運行指示燈【RUN】閃爍)；

撥碼開關撥至“ON”端，給定信號來源于模擬輸入口1 DC0～20mA（B00參數項）電流給定信號，輸出電壓隨給定的大小變化；

運行過程中通過鍵盤可查閱給定、控制方式等參數；

修改A21參數，可改變變周波精度（50~1000）；

按下【停止】鍵，進入停機狀態，等待下一次運行啟動；

故障時，控制器停止運行，OLED顯示屏顯示故障名稱，故障指示燈【FAULT】亮，檢查故障原因，故障解除后可根據顯示屏提示，按【確認鍵】進行復位或選擇B03參數中的【0.故障復位】。
